Namestitev elektromotornega pogona na odklopnik ETIBREAK NBS

V tem blogu vas bomo popeljali skozi postopek namestitve in osnovnega delovanja elektromotornega pogona za kompaktna stikalna odklopnika (MCCB) ETIBREAK NBS. Ta dodatek je zasnovan za večji nadzor in udobje, saj omogoča daljinsko upravljanje odklopnika — vklop in izklop na daljavo.

Slika 1: Motorni pogon za ETIBREAK NBS MCCB

🔧 Kaj je elektromotorni pogon?

Elektromotorni pogon je kompaktna naprava, ki se namesti neposredno na odklopnik in omogoča njegovo delovanje bodisi ročno ali daljinsko. To je posebej uporabno v industrijskih ali poslovnih aplikacijah, kjer je kompaktni odklopnik težko dostopen.

🛠️ Koraki za namestitev

Namestitev elektromotornega pogona je preprosta in intuitivna:

• Najprej poskrbite za varnost: kompaktni odklopnik mora biti v položaju OFF pred namestitvijo.
• Montaža: Poravnajte elektromotorni pogon s sprednjo ploščo odklopnika.

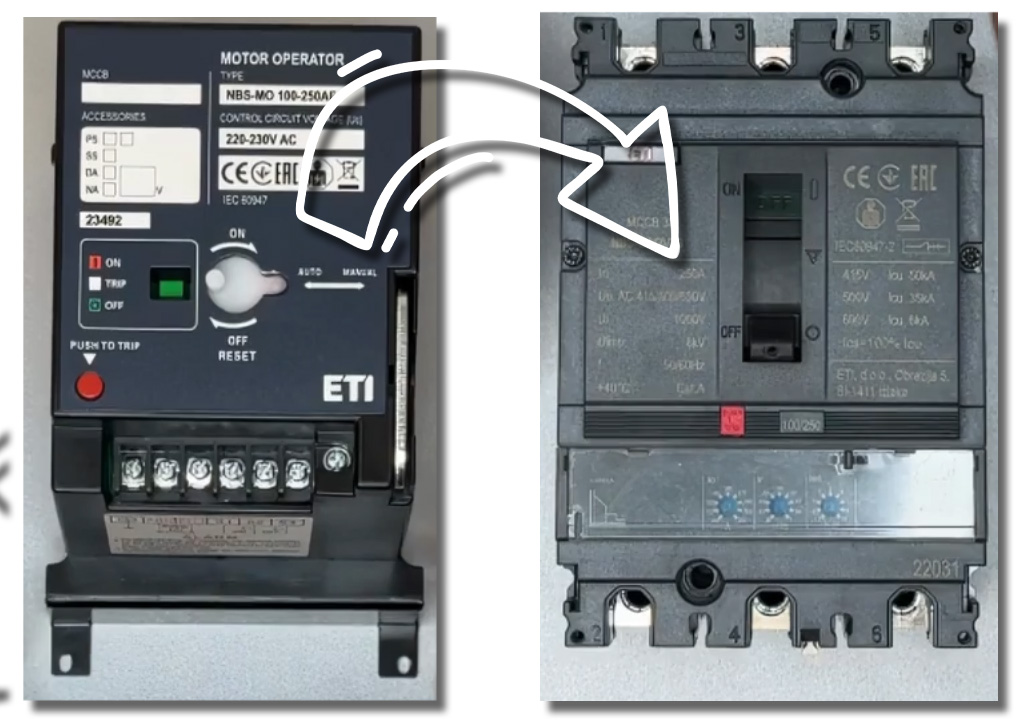

Slika 2: Namestitev elektromotornega pogona na kompaktni odklopnik

• Pripnite enoto: Uporabite štiri vijake, priložene v paketu, da elektromotorni pogon trdno pritrdite.
• Začetna nastavitev: Pri prvi uporabi stikalo ročno preklopite v položaj ON z ročico.

⚙️ Načini delovanja

Elektromotorni pogon podpira dva načina upravljanja:

1. Ročni način

• Uporabite ročico na pogonu za vklop ali izklop stikala.

Slika 3: Ročno upravljanje z ročico

• Ročico vedno obračajte v smeri urinega kazalca in natančno za 180°.
• Preklop na ročni način samodejno onemogoči daljinsko upravljanje.

2. Samodejni način

• Nastavite preklopnik na AUTO.
• Dovedite napetost za upravljanje na sponki P1 in P2.
• Daljinsko upravljanje je zdaj omogočeno prek krmilnih sponk.

🔌 Daljinsko upravljanje: Kako deluje

Ko je enota pod napetostjo, lahko stikalo upravljate na daljavo:

• Za VKLOP: Zaprite kontakte S1 in S2.
• Za IZKLOP: Zaprite kontakte S1 in S4.

⚠️ Pomembno varnostno opozorilo: Sponke S1, S2 in S4 so pod napetostjo. Na te sponke ne dovajajte dodatne napetosti — so notranje povezane.

🔍 Dodatne funkcije

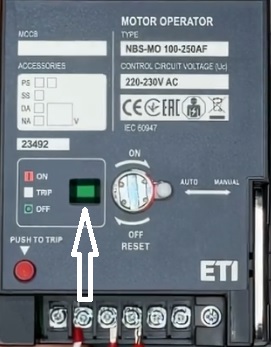

• Indikator stanja: Nameščen na levi strani enote, prikazuje trenutni položaj (ON/OFF).

Slika 4: Indikator stanja motorskega pogona

• Testna tipka izklopa (Trip Test): Simulira izklop, da preverite pravilno delovanje odklopnika.

Slika 5: Testna tipka za simulacijo izklopa

✅ Zaključek

Elektromotorni pogon za ETIBREAK NBS omogoča zanesljivo, daljinsko upravljanje za varno in učinkovito upravljanje distribucije električne energije. Ne glede na to, ali ga uporabljate ročno ali ga vključite v avtomatiziran sistem, njegova enostavna uporaba in varnostne funkcije pomenijo dragoceno nadgradnjo vsake nizkonapetostne elektroinštalacije.
