Kako učinkovito zaščitimo razsvetljavo pred prenapetostjo
Prenapetostna zaščita LED razsvetljave je zelo pomembna, saj nam vse prednosti teh svetilk pomagajo zelo malo, če celoten sistem preneha delovati ob prvi večji nevihti.
 | Aleksander Cilenšek Produktni vodja |
Na področju ulične razsvetljave in signalizacije se vse bolj uveljavlja LED tehnologija, predvsem zaradi svoje življenjske dobe, nižjih stroškov vzdrževanja in izjemne energetske učinkovitosti. Ker proizvajajo "smerno" svetlobo - svetlobo, ki se oddaja v eno smer, namesto razpršenega sijaja - se LED svetilke lahko uporabijo za usmerjanje svetlobe na določena območja. Za razliko od kompaktnih fluorescentnih svetilk jih je mogoče zatemniti, kar omogoča večjo prilagodljivost pri nadzoru svetlobnih nivojev. Nekatera mesta so celo izkoristila LED luči, da so ustvarila pametne učinke, kot je npr. povečanje svetlosti, ko se na prehodu pojavi pešec. Z vključevanjem sončnih celic pa lahko LED luči postanejo popolnoma samozadostne in celo pošljejo presežno energijo nazaj v omrežje, če so priključene v t. i. "pametno" energetsko omrežje.
Na kakovost cestne razsvetljave (pravilno osvetljevanje in čim manjši negativen vpliv na okolje) vpliva več dejavnikov, in sicer toplota oz. termična zaščita svetilke, optika (določa razmak med posameznimi svetilkami), barva oddajane svetlobe (idealna je zelo toplo bela barva, ki je prijazna do ljudi in živali), učinkovitost (odvisna od kakovosti vgrajene napajalne enote, ki mora zagotavljati zanesljivo delovanje svetilke tudi v ekstremnih pogojih), življenjska doba in nenazadnje prenapetostna zaščita razsvetljave.
Obstajajo številni možni vzroki prenapetostnih pogojev:
- Preklopi v napajalnem sistemu ali v bližnjih industrijskih objektih; proizvaja prenapetosti do 6 kV in se dogaja bistveno bolj pogosto kot udari strele (do več desetkrat letno). Prenapetostna zaščita je v tem primeru potrebna, saj imajo po podatkih Osrama napajalniki za LED najpogosteje vgrajeno zaščito pred prenapetostmi do 4 kV (če smo natančnejši, standard IEC 60364-4-443 zahteva odpornost na prenapetosti do 1,5 kV za naprave kategorije I ter do 2,5 kV za naprave kategorije II).
- Elektrostatična razelektritev, na primer med vzdrževalnimi deli;
- Neposreden udar strele v samo LED ulično svetilko ali napajalni kabel; svetilka je izpostavljena prenapetostim do 100 kV, posledica takega udara je običajno uničenje svetilke.
- Posreden udar strele v bližini (do 2 km oddaljenosti), kar vodi do galvanskih, induktivnih in kapacitivnih povezav in posledično velikih induciranih napetosti oz. tokov.

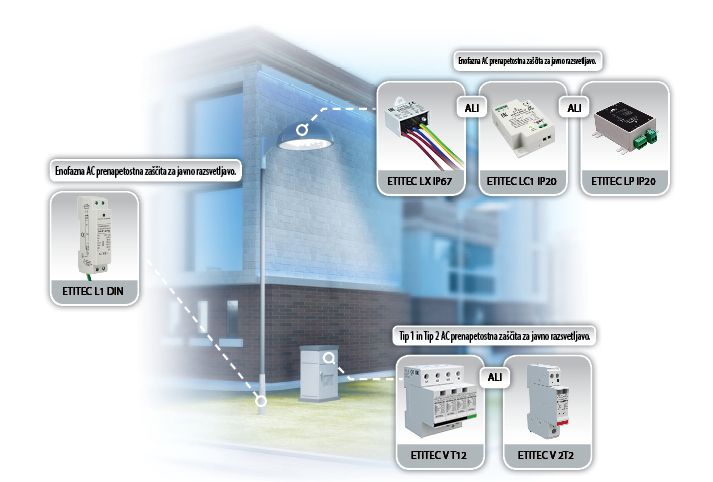

Kako zaščitimo LED osvetljavo pred prenapetostmi:
Zaščita napajanja LED razsvetljave:
Prenapetostna zaščita (1.nivo) se namesti v glavni omarici, gre v prvi meri za zaščito naprave pred omrežnimi prenapetostmi, ki so posledica atmosferskih razelektritev (delni direktni in indirektni udari). Uporabimo prenapetostni odvodnik tip 1+2 (B+C), kot je na primer:
ETITEC V T12
ali
ETITEC B T12
Ta prvi nivo zaščite v primeru udara nase prevzame veliko energije, ki nastane ob udaru strele. Poznan je kot udarni val Iimp (10/350us).
Prenapetostna zaščita (1.nivo) se namesti v glavni omarici, gre v prvi meri za zaščito naprave pred omrežnimi prenapetostmi, ki so posledica atmosferskih razelektritev (delni direktni in indirektni udari). Uporabimo prenapetostni odvodnik tip 1+2 (B+C), kot je na primer:

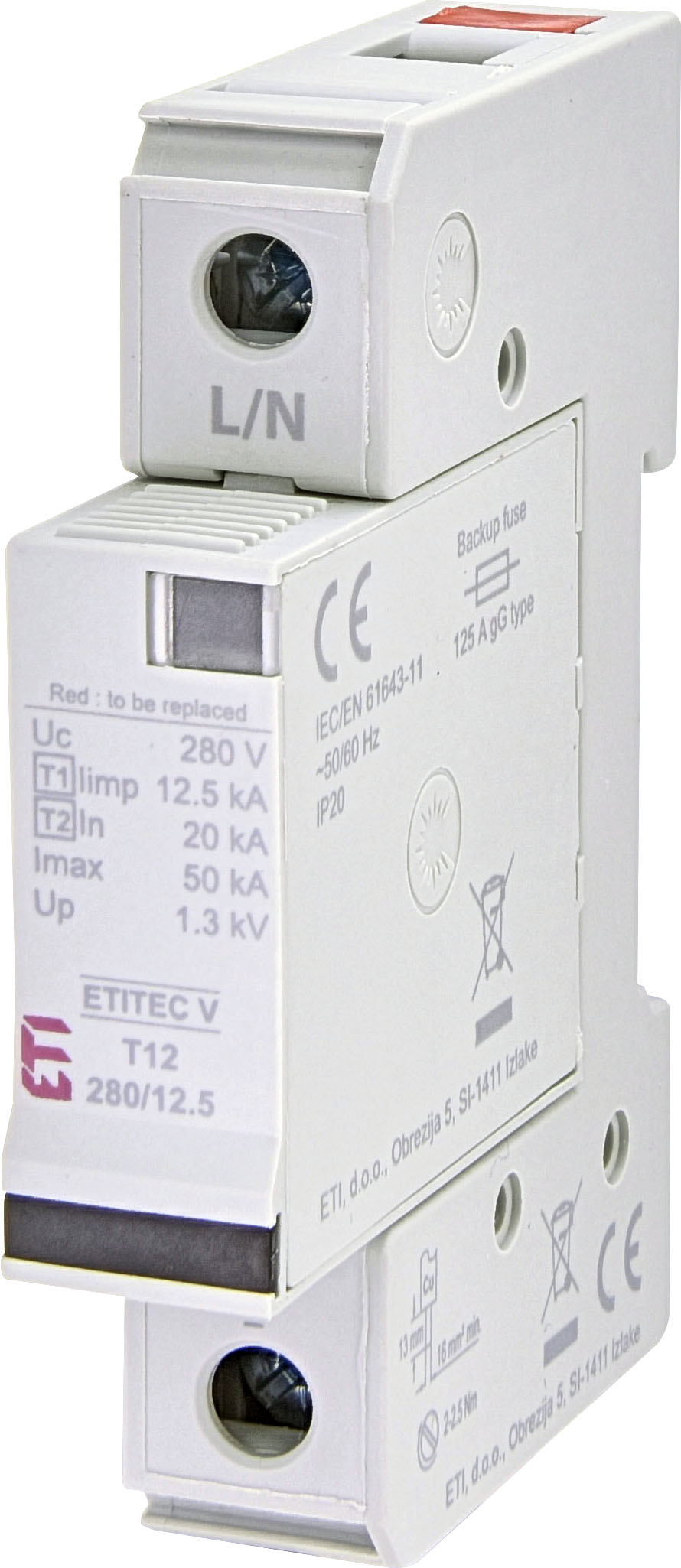

ETITEC V T12
| -Tip 1 + 2 AC prenapetostni odvodnik - In : 20 kA - Iimp : 12,5 kA - Zamenljiv modul za vsako fazo - Daljinska signalizacija (dodatna možnost) - Skladno z zadnjimi veljavnimi standardi: EN 61643-11 in IEC 61643-11 |  |
ali

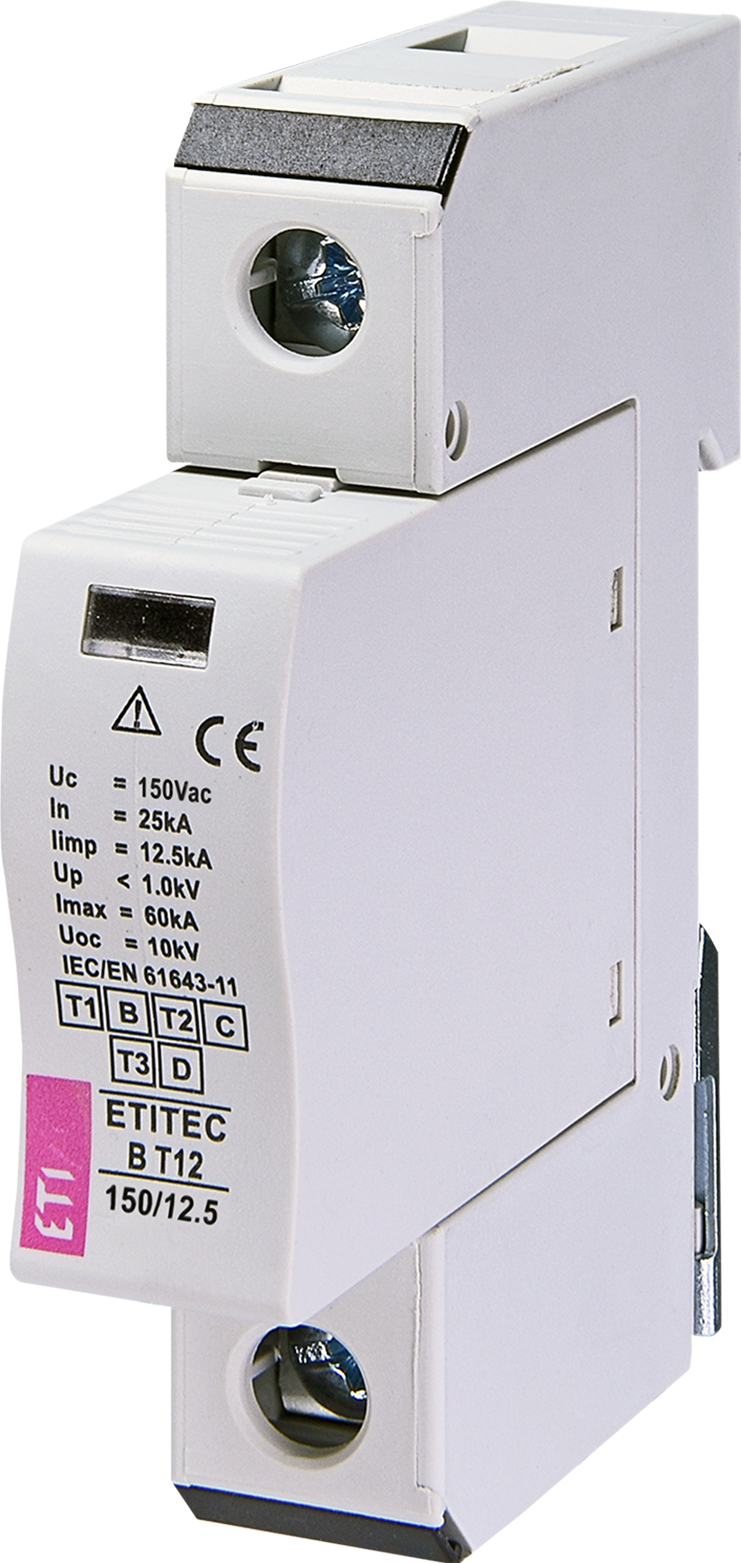

ETITEC B T12
| - daljinska signalizacija - pomožni kontakt (samo RC Tip) - pritrjevanje na nosilno letev DIN (EN60715) - kovinski zatič - visoki odvodni tokovi - visoka stopnja zaščite - zaščitni element je MOV (ZnO varistor) - možnost priključitve vodnikov do 35 mm2 - skladno z zadnjimi veljavnimi standardi: IEC/EN 61643-11 - skladno z RoHS direktivo |  |
Ta prvi nivo zaščite v primeru udara nase prevzame veliko energije, ki nastane ob udaru strele. Poznan je kot udarni val Iimp (10/350us).
Medtem ko 2. nivo zaščite (zaščita posamezne LED svetilke) deluje le v primeru manjših energij, t.i. indirektnih udarov (inducirana napetost zaradi bližnjega udara, kapacitivni sklopi, preklopi naprav), udarni val In (8/20). Svetilko ščitimo na dveh mestih:
1. Zaščita LED svetilke v razdelilniku posameznega nosilnega stebra – kandelabra:
Uporabimo prenapetostni odvodnik tipa 2 + 3, po možnosti v kompaktni izvedbi (omejen prostor) na primer:
ETITEC L1 DIN s šifro 002442985,
2. Zaščita same LED svetilke:
Namestimo jo v samo svetilko, ponavadi izbiramo med odvodnikom tipa 2+3, mora pa seveda biti zelo kompakten, na primer:
- ETITEC LC1 s šifro 002442980,
- ETITEC LX s šifro 002442983 (razred zaščite I) in 002442984 (razred zaščite II)
- ETITEC LP s šifro 002442981 (razred zaščite I) in 002442982 (razred zaščite II)
1. Zaščita LED svetilke v razdelilniku posameznega nosilnega stebra – kandelabra:
Uporabimo prenapetostni odvodnik tipa 2 + 3, po možnosti v kompaktni izvedbi (omejen prostor) na primer:

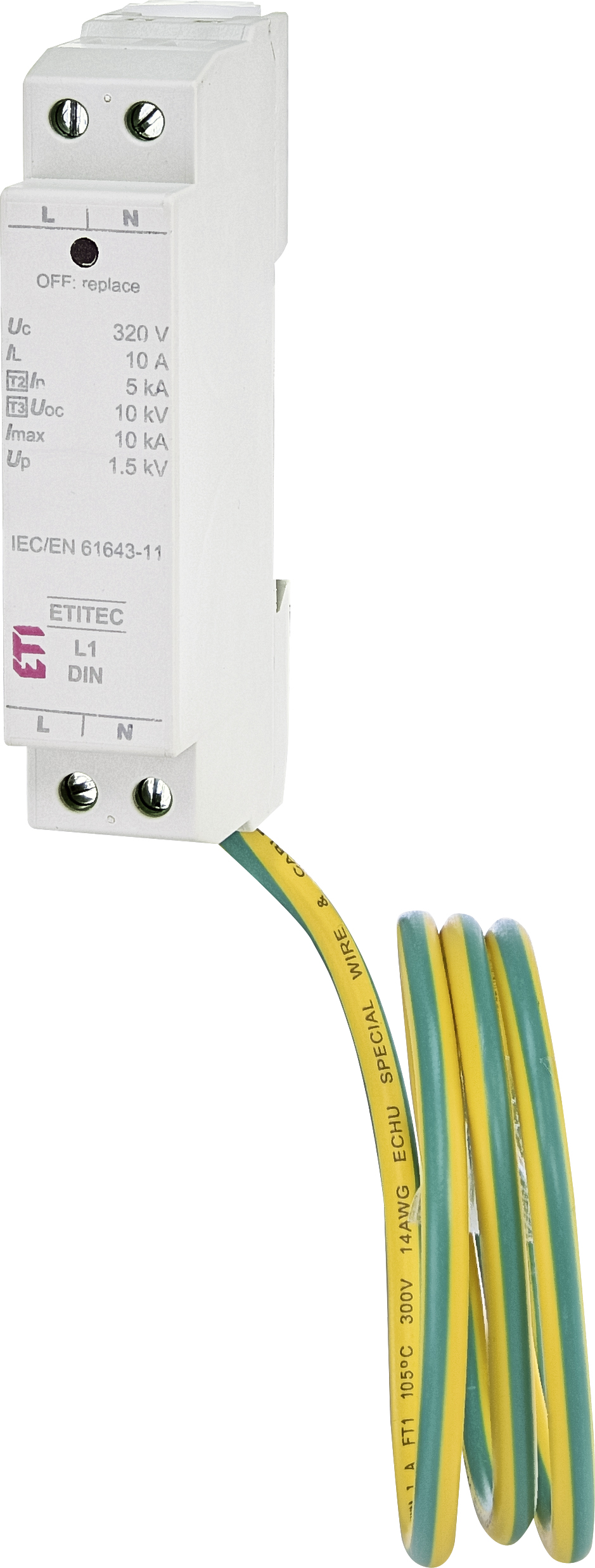

ETITEC L1 DIN s šifro 002442985,
| Za katerega je značilen zelo nizek, kompakten profil za enostavno vgradnjo, pritrdi pa se na DIN TH35 letev. Ta odvodnik ima vgrajeno kombinacijo varistorske tehnologije in plinskega odvodnika (GDT) in vsebuje termično zaščito in z vizualno indikacijo stanja. |  |
2. Zaščita same LED svetilke:
Namestimo jo v samo svetilko, ponavadi izbiramo med odvodnikom tipa 2+3, mora pa seveda biti zelo kompakten, na primer:

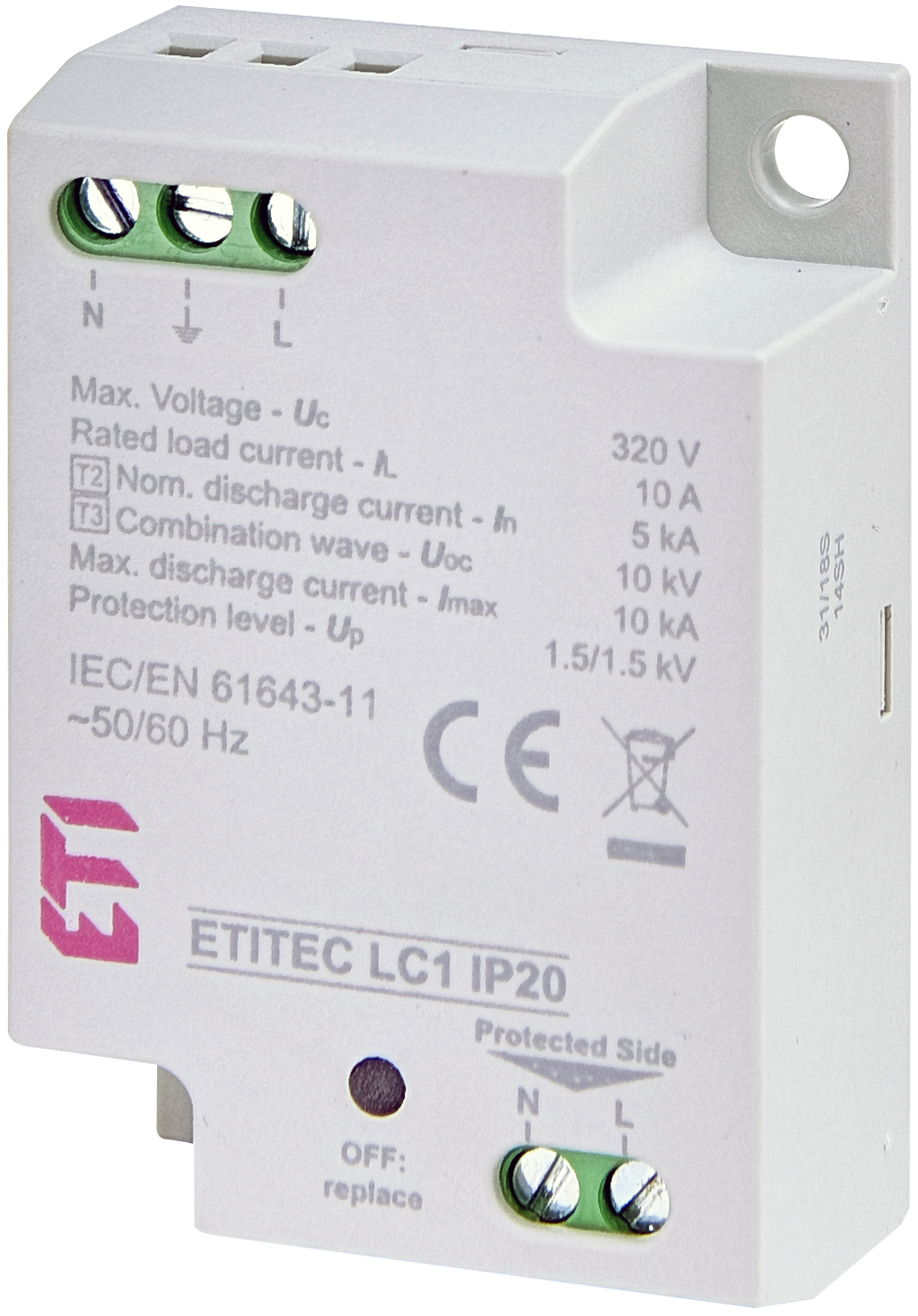

- ETITEC LC1 s šifro 002442980,
| S stopnjo zaščite IP 20 in miniaturno izvedbo, ki omogoča vgradnjo v majhne prostore. V primeru trajne škode na odvodniku LC1, odvodnik signalizira okvaro, kot tudi izgubo napajalne napetosti AC na vodniku (izguba cestne razsvetljave) |  |

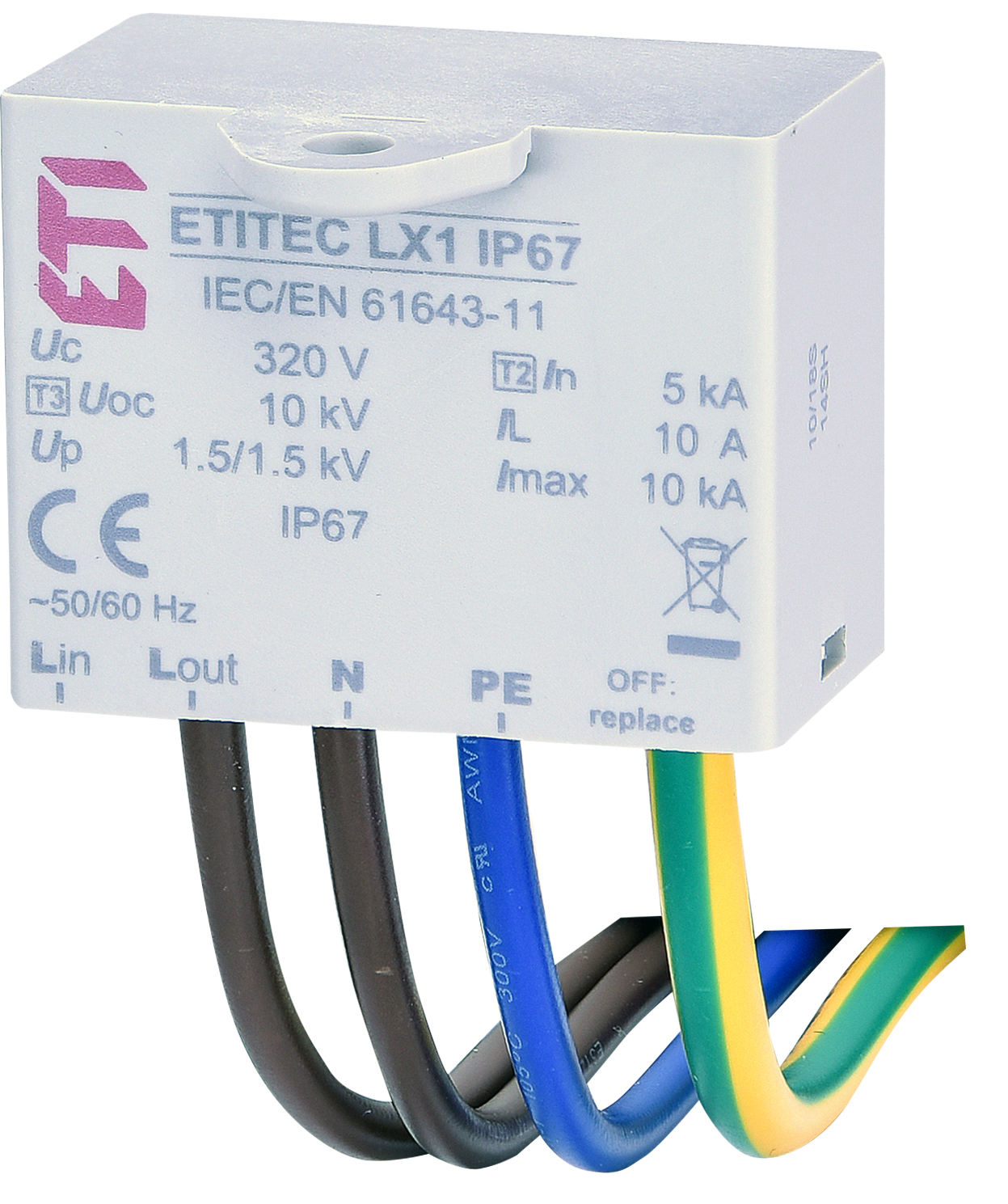

- ETITEC LX s šifro 002442983 (razred zaščite I) in 002442984 (razred zaščite II)
| S stopnjo zaščite IP 67 in ultra kompaktno obliko, dobavljivi tudi z daljinsko signalizacijo v primeru trajne škode na odvodniku ali izgube napajalne napetosti AC na vodniku. Zaradi VG tehnologije (plinski odvodnik) bistveno daljša življenjska doba. |  |

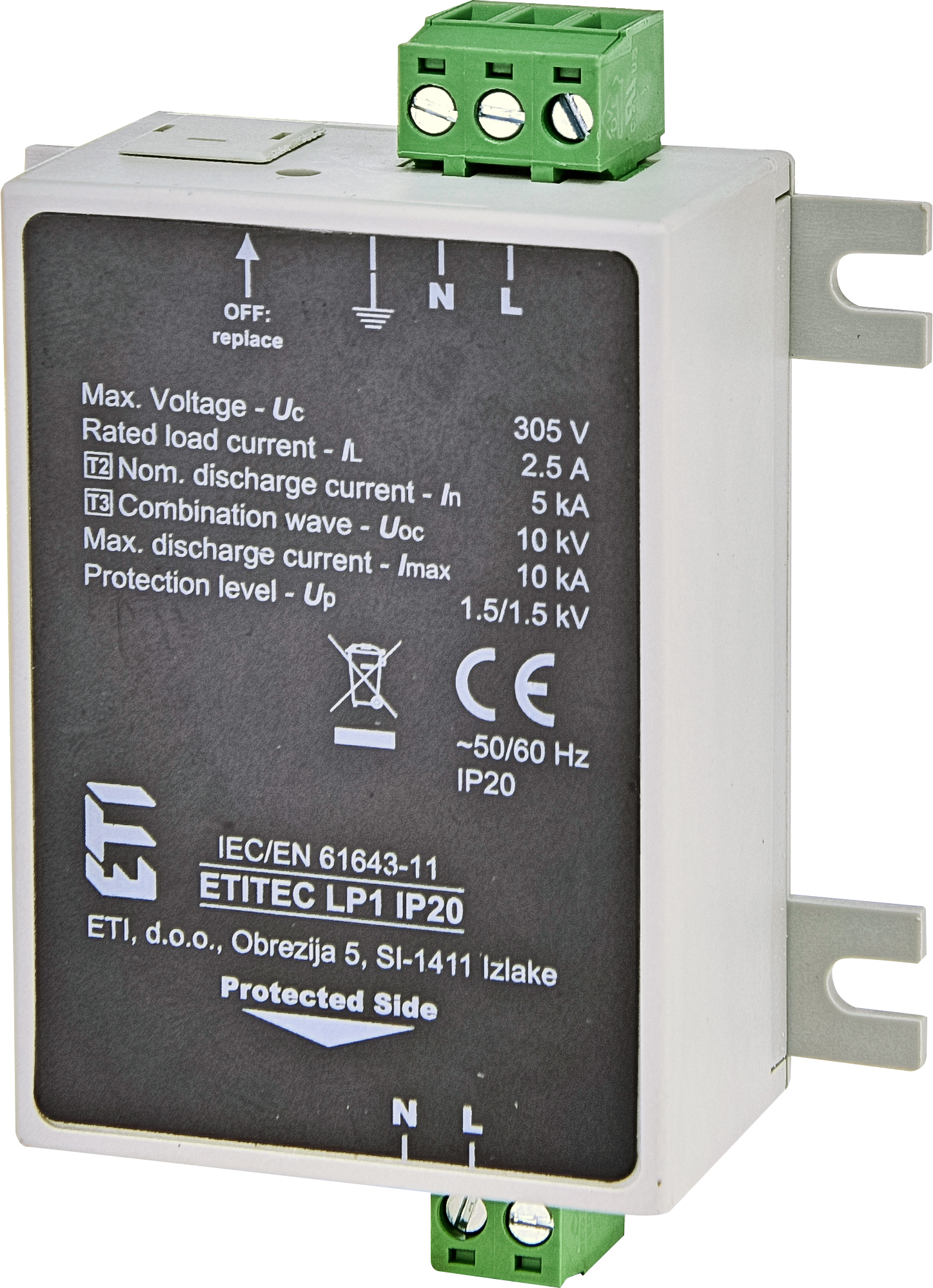

- ETITEC LP s šifro 002442981 (razred zaščite I) in 002442982 (razred zaščite II)
| S stopnjo zaščite IP 20 in kompaktno obliko in na voljo v dveh razredih izolacije: Razred 1 in razred 2 ter dveh načinih priklopa vodnikov (vijačni ali vzmetni priklop). Možnost dodatne zaščite za podatkovni prenos (RS485, DALI, 0-10V), s katerimi se zaščiti krmilne povezave LED krmilnikov. |  |
Za najbolj učinkovito zaščito sta potrebna tako 1. kot tudi 2. nivo zaščite, saj kljub delovanju 1. zaščitnega nivoja zaradi dolgih razdalj kabelskih povezav do same LED luči lahko nastanejo nove prenapetosti.
