004600120

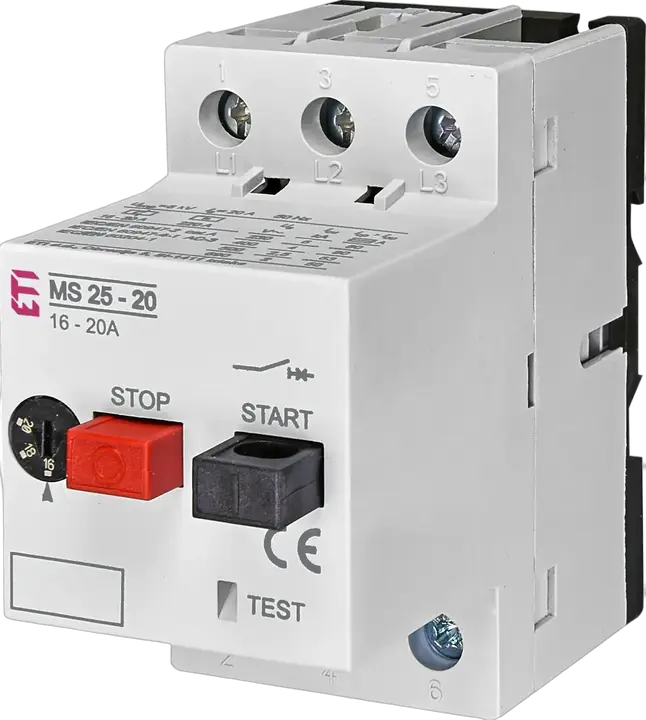

MS25-20 Motorsko zaščitno stikalo
Zaloga
status
Na zalogi
- ETI koda:
- 004600120
- Nast. Pretok.strožnika:
- 16/20 A
- Nazivna delovna napetost (V AC):
- 690 V
- Razpon tokovne nastavitve:
- 16/20 A
- Nast.KS sprožnika Irm:
- 280 A
- Kataloška skupina:
- MS
- Maks. nazivna obratovalna napetost (V AC):
- 690 V
15 Logistika
Produkt
- Neto teža izdelka
- 0,256 kg
- Net width
- 44,7 mm
- Net height
- 83,5 mm
- Net depth
- 86,82 mm
- Stock unit of measure
- pcs
Osnovna embalaža
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895576419
- Basic packaging weight
- 0,25 kg
- Basic packaging volume
- 0,34 dm³
Transportna embalaža
- Transport packaging quantity
- 50 pcs
- EAN code for a transport packaging
- 3838895576426
- Transport packaging weight
- 12,5 kg
- Transport packaging volume
- 17 dm³
- Pallet quantity
- 3.200 pcs
- Customs tariff
- 85365019
18 ETIM
- Rated operation power at AC-3, 230 V
- 9 kW
- With thermal overload protection
- ✓
- Width
- 45 mm
- Rated permanent current Iu
- 5,5 A
- Rated short-circuit breaking capacity lcu at 400 V, AC
- 4 kA
- Degree of protection (IP)
- IP20
- Type of control element
- Push button
- Type of electrical connection of main circuit
- Screw connection
- Phase failure sensitive
- ✓
- Number of poles
- 3
- Device construction
- Built-in device fixed built-in technique
- Depth
- 83 mm
- Switch off technique
- Thermomagnetic
- Height
- 80 mm
- Overload release current setting(Min)
- 16 A
- Rated operating voltage(Min)
- 230 V
- Rated operating voltage(Max)
- 440 V
- Overload release current setting(Max)
- 20 A
ETIM klasifikacija – različica 9.0
1 Diagrami
1 Programska oprema in gonilniki
Programska oprema je zagotovljena takšna, kot je, brez kakršnihkoli jamstev ali garancij. Avtor ni zavezan zagotavljati podpore, storitev, popravkov ali nadgradenj brezplačnim programom ali gonilnikom.
18 Oznake
004600120Motorsko zaščitno stikaloMS25-20ETICONMotor protective circuit breakerMSMSMS25MS25InternacionalnoModularna zaščitna stikala in odklopniki ASTIMotorska zaščitna stikala in pribor ETICONMotorska zaščitna stikalaNast.KS sprožnika Irm: 280 ARazpon tokovne nastavitve: 16 A/20 AMaks. nazivna obratovalna napetost (V AC): 690 VKataloška skupina: MSMotorsko zaščitno stikalo TOWAR Razpon tokovne nastavitve: 16 A/20 A Nast.KS sprožnika Irm: 280 A
