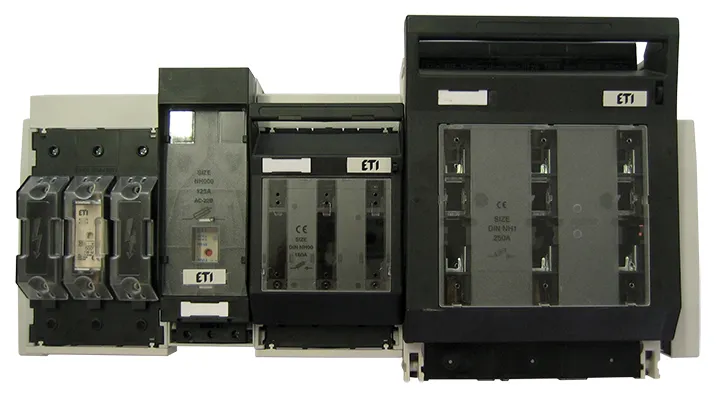

Varovalčno ločilno stikalo KVL-B/SF-3 1p M10-M10 001690933
Specifikacija
- Koda izdelka:
- 001690933
- Opis:
- KVL-B/SF-3 1p M10-M10
- Ime razreda:
- Varovalčno ločilno stikalo
- Velikost:
- NH3
- Vrsta napetosti:
- AC/DC
- Tightening torque (Nm):
- 35Nm-30Nm
- Funkcija:
- Fuse switch disconnector
- Število polov:
- 3
- IP zaščita:
- IP20
- Način montaže:
- Busbar mounting
- Kategorija uporabe:
- AC-23B,AC-22B,AC-21B,DC-22B,DC-21B
- Prenapetostna kategorija:
- III
- Nazivna frekvenca (Hz):
- 40Hz/60Hz
- Altitude (m):
- ≤ 2000m
- Nazivna napetost (V DC):
- 440V
- Nazivni pogojni kratkostični tok Inc (kA):
- 120kA
- Temperatura v prostoru (°C):
- -25°C/55°C
- Nazivna izolacijska napetost (V):
- 800V
- Rated short-time withstand current Icw:
- 15kA
- Rated operational current Ie AC-21 A/B at 690V (A):
- 630A
- Izgubna moč (W):
- 18.3W
- Maks. Nazivna obratovalna napetost (V AC):
- 690V
- Terminal screw:
- M10
- Stopnja onesnaženosti:
- 3
- Največja dovoljena izgubna moč talilnega vložka:
- 48W
- Nazivna impulzna vzdržna napetost Uimp (kV):
- 8kV
Dokumenti
Logistični podatki
Produkt
- Teža izdelka
- 1.59 kg
- Carinska tarifa
- 85363090
- logis_net_width
- 91 mm
- logis_net_height
- 307 mm
- logis_net_depth
- 176 mm
Transportno pakiranje
- Količina
- 1
- EAN
- 3838895823131
- Teža
- 1.591 kg
- Odpremna količina
- 130
ETIM klasifikacija
- Klasifikacija
- EC001040
- Ime razreda
- Fuse switch disconnector
- Version as main switch
- Da
- Version as safety switch
- Da
- Max. rated operation voltage Ue AC
- 690V
- Rated permanent current Iu
- 630A
- Suitable for fuses
- NH3
- Number of poles
- 1
- With error protection
- Ne
- Type of electrical connection of main circuit
- Screw connection
- Type of control element
- Cover grip
- Degree of protection (IP), front side
- IP20
